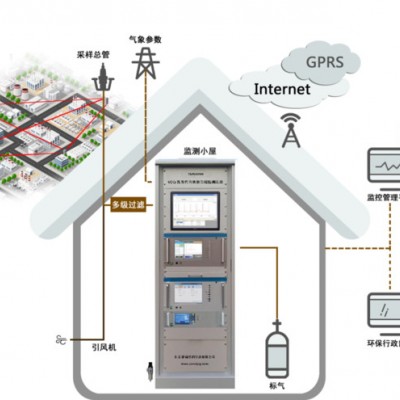

CMS-6000型环境空气中非甲烷总烃监测VOCs在线监测系统分析厂界/厂区中非甲烷总烃、苯系物含量，结合气象参数在监测系统的上位机形成报表，通过数采仪以标准HJ 212协议上传至环保平台，满足环保监管部门监控要求。同时数据可传送至园区或厂区DCS系统，便于中控室监控厂区各监测点实时浓度；集安全性设计、自动化监测、智能化监管、快速及时报警于一体。

 产品概述

用于监测环境空气中非甲烷总烃（NMHC）浓度。采用双阀、双柱、FID 配置，全程高温伴热，样品经定量环定量、双阀进样、双色谱柱分离后进入氢火焰离子化检测器（FID）检测，分别测定样品中的总烃（THC）和甲烷（CH4）浓度。

产品特点

运行稳定安全，无人值守，运维成本低。
自我保护功能：气源供应不足时，火焰自动熄灭，且主动关闭氢气和空气流量。
自动恢复运行：开机、气源供应恢复或意外断电恢复后，自动点火。
支持远程报警、****功能。
仪器定性定量重复性好（<1%），检出限低。
NMHC检出限低至 10 ppm。
高稳定性温度控制：0.01 ℃ 。
高精度电子压力控制：0.03 psi，温度、压力补偿。
维护量低，使用寿命长。
进口零部件比例高达40%。
软件操作简单。
模块化设计，维护方便。
适用标准
《大气污染物综合排放标准》（GB16297-1996）

《北京市大气污染物排放标准》（DB11/501-2007）

《橡胶制品工业污染物排放标准》（GB27632-2011）

《石油化学工业污染物排放标准》（GB31571-2015）

《石油炼制工业污染物排放标准》（GB31570-2015）

《合成树脂工业污染物排放标准》（GB31572-2015）
应用场景
适用于环境空气、居民区、重点产业园区、企业边界、工作场所等场景的苯系物监测。

技术参数

	项目	参数
性 能 指 标	检测能力	总烃、甲烷、非甲烷总烃、苯、甲苯、乙苯、二甲苯、苯乙烯、****
	量程	非甲烷总烃：10~10000   ppm；苯系物：0.01~300   ppm（可选）
	检出限	非甲烷总烃：10   ppm；苯系物：0.01   ppm（甲苯）
	重复性	非甲烷总烃：<1%；苯系物：<3%
	零点漂移	漂移 <0.5% F.S.（24h）
	量程漂移	漂移 <2.0% F.S.（24h）
	分析周期	<90 S（可选）
系 统 参 数	仪器尺寸	19英寸标准机箱，高度6   U，（430×266.7×633）mm   (W×H×D)
	电源规格	220 VAC   50 Hz
	运行功率	500 W
	输入/输出	USB；继电器和24   V电源接口；LAN；RS232；VGA
	工作环境	温度：5~35 oC；湿度20~90%   RH
系 统 配 置	检测器	FID 检测器
	载气种类	高纯氮气或零级空气（≥99.999%）
	定量方式	非甲烷总烃：定量环；苯系物：质量流量控制器
	进样方式	阀进样
	样气要求	环境温度；流速不低于0.5   L/min或压力不低于0.1   MPa；无固体颗粒





气体动态校准仪

气体动态校准仪（PR-6100）是一台智能化在线气体校准仪器。传统校准方式采用不同浓度的多个钢瓶气体分别进样分析，通过校准曲线进行仪器校准，由流量控制系统、气路控制系统和计算机控制系统组成，使用一瓶已知浓度标气调节不同稀释比例得到不同含量的标准气体浓度梯度。完全自动化操作，大幅度减少工作量并节约配气时间。

产品特点

1.人性化操作界面
        自主研发操作界面，需人工输入项目少，界面简洁易操作
2.提供多种配气模式，满足客户各种需求
       自动配气，手动配气，序列配气
3.支持正压输出
       支持输出压力不超过 0.1 MPa
4. 流量计准确测量流量
       采用进口元器件，保证校准仪的精度和线性
技术参数

项目	参数
标气流量范围	0~20 SLM
流量准确度	±1%   F.S.
稀释比	根据流量计配置而定
标气输出接口	1/4’’管，英制
操作温度	5 oC~35   oC
使用环境	室内或机柜内
使用压力	（0.1~0.3）MPa
稀释气流量范围	（0~1000）SCCM；（0~10000）SCCM，可选
流量重复性	±0.2%F.S.
通讯	LAN；RS232
电源输入	220VAC，50Hz
工作湿度	5%~95%   RH
仪器尺寸	（469.1×178×600）mm（W×H×D）

采样系统

一体化采样探头，主要由空气过滤器、采样杆及防雨罩组成。

（1）采样装置：垂直层流式采样总管。

（2）采样头：防止雨水和粗大的颗粒物落入总管，同时避免鸟类、小动物和大型昆虫进入总管。采样头的设计应保证采样气流不受风向影响，稳定进入总管。

（3）采样总管：总管内径选择在4cm，采样总管内的气流应保持层流状态，耗电少，安全电压；气流稳定层流，系统气密性好，分体结构，安装便捷；免清洗维护工作状态时加热保持干燥，非工作状态时保持密封；采样总管材料选用不锈钢或聚四氟乙烯；

气流状态参数：

（4）预处理：预处理单元针对样品气体进行采集、过滤、稳流、标定、自动化控制等，使得样品在不失真的情况下，满足在线分析仪器的工况要求，保证在线分析仪器的长期、可靠、准确运行等。

整套预处理单元集成在机柜中，盘装式结构，美观稳固；

可根据具体特殊工况进行优化配置；

氢气发生器

· ? 氢气纯度：99.999%

· ? 氢气流量：0-300ml/min

· ? 工作压力：0--0.3Mpa

· ? 消耗功率：150W

· ? 电压：220V±10% 50 HZ

· ? 全自动操控系统。

· ?  除烃效果：去除不纯物质
一氧化氮：<1ppb
****：<1ppb
二氧化硫：<1ppb
臭氧：<1ppb
非甲烷：＜0.3ppb

· ? 去除不纯物质（加热反应室）
一氧化碳: < 0.1ppm
甲烷: <5ppb

· ? 经济：比其他任何气体供应方式更加经济实惠

· ? 方便：与空气发生器联用，无安全隐患，无需操心气体用完

· ? 静音操作，满足24 小时连续运行工作

· ? 可长期在线使用，性能稳定

零级空气发生器

气象参数

规格	直径约140 毫米, 高度约311 毫米, 重量约 1.5 千克
温度	测量范围-50～85°C（可配置） ****性±0.2（可配置）
相对湿度	测量范围0～% 相对湿度 ****性±2% 相对湿度 （可配置）
气压	测量范围300～1200 百帕（可配置） ****性±0.3 百帕 （可配置）
风向	原理超声波 测量范围0～**** ****性± 3° （可配置）
风速	原理超声波 测量范围0～60 米/秒 （可选配大量程） ****性使用****高值：测量值加减0.3米/秒或3%
基本信息	接口RS485,双线连接方式，半双工 操作功率直流电压12～30V +/- 10% <3 Va 工作湿度范围0～100 工作温度范围-50～85°C

软件功能

系统可提供现场端数据的采集、查询、展示和初步的统计、分析，判断环境质量类别和首要污染物及超标情况，自动生成统计报表，并进行报表打印、导出。各执行器的动作和传感器反馈在工控系统界面都有准确的显示。工控界面可将系统流程实时反应出来，实现仪器控制与状态显示所需的操作功能。



可实时显示气体监测系统的各项污染物参数的数值和系统的运行情况，直接查看排放气体中各污染物的浓度，并且根据环保有关标准和方法，对数据进行筛选计算和统计，按照环保报表的格式自动生成日报表、月报表及年报表，存储在指定硬盘内。
